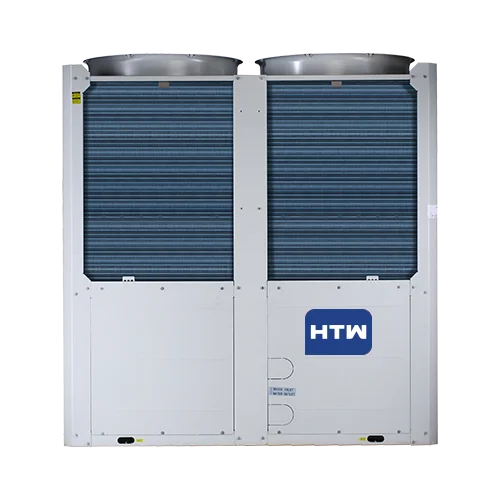

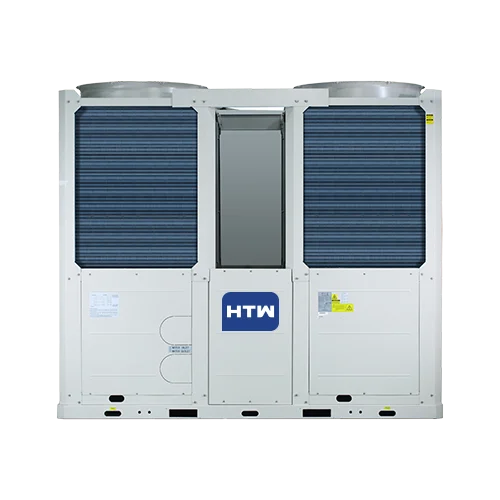

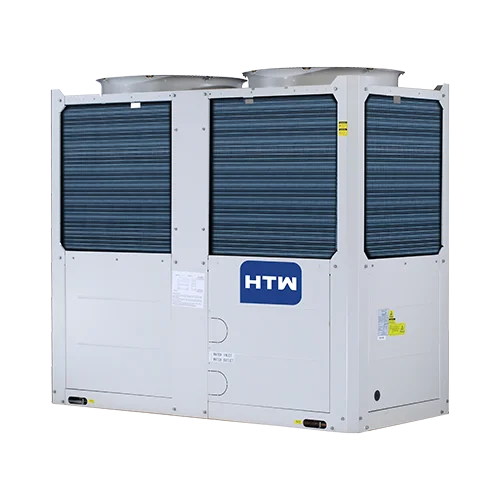

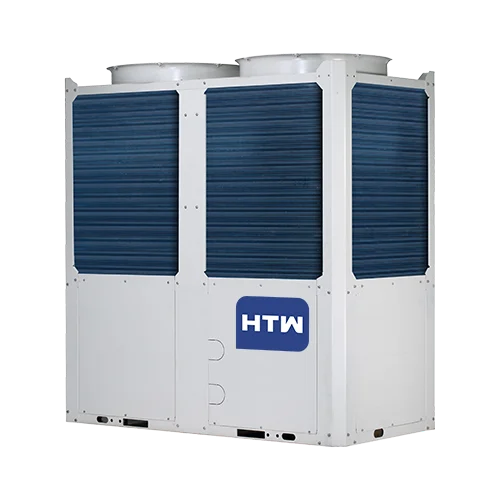

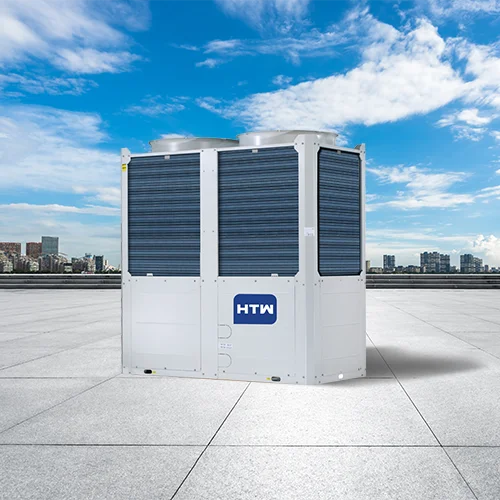

CHILLER MODULAR DE ALTA TEMPERATURA
Redefine a climatização industrial.
O novo Chiller Modular de Alta Temperatura com capacidade para atingir até 65ºC de descarga utilizando gás R32, não só garante um desempenho excecional, como também é amigo do ambiente.
Principais caraterísticas:
- Pode atingir uma temperatura de alimentação de 65ºC.
- Gás R32 amigo do ambiente.
- Possibilidade de ligação de até 16 unidades em cascata.
- Possibilidade de ligar até 16 controlos em série/paralelo para obter uma única saída modbus.
- Unidades com ou sem unidade hidráulica
- Temperatura de AQS até 62ºC sem resistência de suporte.
- Modo noturno
- Sopro automático para evitar a acumulação de neve
Potências disponíveis: 65 kW - 75 kW - 110 kW - 140 kW (sem grupo hidráulico) / 65 kW - 75 kW (com grupo hidráulico)
Nota: As unidades de 110 e 140 kW têm um custo adicional de 4 kg de gás R32 a ser efectuado pelo instalador.
Refrigerante R32
O gás R32 tem um índice muito baixo de Potencial de Aquecimento Atmosférico (AWP), alta eficiência e potência de arrefecimento.
Tecnologia inverter
Ao operar o compressor continuamente, uma economia de energia de até 50% é alcançada em comparação com o equipamento convencional.
Instalação em cascata
Instalação em cascata
Pista Modbus
Compatível com protocolos Modbus.
| MODELO | HTW- CHS65MZ-T3HTA | HTW- CHS75MZ-T3HTA | HTW- CHS110MZ-T3HTA | HTW- CHS140MZ-T3HTA | HTW- CHS65MG-T3HTA | HTW- CHS75MG-T3HTA |
|---|---|---|---|---|---|---|
| CÓDIGO EAN | 8435483859685 | 8435483859661 | 8435483859647 | 8435483859630 | 8435483859678 | 8435483859654 |
| DESEMPENHO | ||||||
| Capacidade de arrefecimento (A35W7) | 57,00 | 70,00 | 100,00 | 130,00 | 56,68 | 69,29 |
| Entrada | 19,00 | 26,80 | 32,78 | 50,00 | 19,79 | 28,26 |
| EER | 3,00 | 2,61 | 3,05 | 2,60 | 2,86 | 2,45 |
| Capacidade de arrefecimento (A35W18) | 76,00 | 86,00 | 128,00 | 138,00 | 75,30 | 85,07 |
| Entrada | 20,27 | 23,12 | 33,70 | 36,32 | 22,14 | 25,06 |
| EER | 3,75 | 3,72 | 3,80 | 3,80 | 3,40 | 3,39 |
| SEER | 5,00 | 5,00 | 4,80 | 4,80 | 4,92 | 4,85 |
| Capacidade de aquecimento (A7W65) | 60,00 | 61,00 | 100,00 | 110,00 | 60,10 | 61,10 |
| Entrada | 26,10 | 26,75 | 42,90 | 50,00 | 26,24 | 26,89 |
| COP | 2,30 | 2,28 | 2,33 | 2,20 | 2,29 | 2,27 |
| Capacidade de aquecimento (A7W55) | 64,00 | 66,00 | 106,00 | 126,00 | 64,15 | 66,15 |
| Entrada | 21,33 | 22,15 | 35,30 | 49,22 | 21,68 | 22,50 |
| COP | 3,00 | 2,98 | 3,00 | 2,56 | 2,96 | 2,94 |
| Capacidade de aquecimento (A7W45) | 65,00 | 75,00 | 110,00 | 140,00 | 65,65 | 75,71 |
| Entrada | 18,30 | 22,06 | 29,90 | 44,73 | 19,43 | 23,51 |
| COP | 3,55 | 3,40 | 3,68 | 3,13 | 3,38 | 3,22 |
| Capacidade de aquecimento (A7W35) | 64,00 | 77,00 | 112,00 | 142,00 | 64,65 | 77,70 |
| Entrada | 15,24 | 19,74 | 27,00 | 38,17 | 16,37 | 21,61 |
| COP | 4,20 | 3,90 | 4,15 | 3,72 | 3,95 | 3,59 |
| SCOP (35) Clima médio | 3,40 | 3,40 | 3,25 | 3,25 | 3,36 | 3,36 |
| SCOP (55) Clima médio | 4,50 | 4,50 | 4,25 | 4,25 | 4,47 | 4,47 |
| Arrefecimento Mín. / Máx. | -15~48 | -15~48 | -15~48 | -15~48 | -15~48 | -15~48 |
| Aquecimento Mín. / Máx. | -25~43 | -25~43 | -25~43 | -25~43 | -25~43 | -25~43 |
| ACS Mín. / Máx. | -20~43 | -20~43 | -20~43 | -20~43 | -20~43 | -20~43 |
| Arrefecimento Alimentação Mín. / Máx. | De 0 a 20 | De 0 a 20 | De 0 a 20 | De 0 a 20 | De 0 a 20 | De 0 a 20 |
| Aquecimento Alimentação Mín. / Máx. | De 25 a 65 | De 25 a 65 | De 25 a 65 | De 25 a 65 | De 25 a 65 | De 25 a 65 |
| ACS Alimentação Mín. / Máx. | De 30 a 62 | De 30 a 62 | De 30 a 62 | De 30 a 62 | De 30 a 62 | De 30 a 62 |
| ACS³ Alimentação Mín. / Máx. | De 30 a 70 | De 30 a 70 | De 30 a 70 | De 30 a 70 | De 30 a 70 | De 30 a 70 |
| CARACTERÍSTICAS TÉCNICAS | ||||||
| Gás refrigerante | R32 | R32 | R32 | R32 | R32 | R32 |
| Carga de refrigerante | 9,00 | 9,00 | 15,50 | 15,50 | 9,00 | 9,00 |
| GWT | 675 | 675 | 675 | 675 | 675 | 675 |
| CO2 Equivalente | 6,0750 | 6,0750 | 10,4625 | 10,4625 | 6,0750 | 6,0750 |
| Ventilador Tipo de motor | DC | DC | DC | DC | DC | DC |
| Ventilador Número | 2 | 2 | 2 | 2 | 2 | 2 |
| Permutador de calor Tipo | Placas | Placas | Placas | Placas | Placas | Placas |
| Permutador de calor Volume | 5,17 | 5,17 | 11,10 | 11,10 | 5,17 | 5,17 |
| Permutador de calor Perda de carga | 0,44 | 0,65 | 0,39 | 0,65 | - | - |
| Caudal de água Arrefecimento | 9,80 | 12,04 | 17,20 | 22,36 | 9,80 | 12,04 |
| Caudal de água Aquecimento | 11,20 | 12,90 | 18,90 | 24,08 | 11,20 | 12,90 |
| Gama de caudal | 3 ~ 14 | 3 ~ 14 | 5 ~ 26 | 6 ~ 26 | 3 ~ 14 | 3 ~ 14 |
| Bomba de água Cabeça manométrica | - | - | - | - | 23 | 17,3 |
| Bomba de água Volume l | - | - | - | - | 12 | 12 |
| Vaso de expansão Pressão de pré-carga | - | - | - | - | 1,5 | 1,5 |
| Vaso de expansão Pressão de ensaio | - | - | - | - | 10 | 10 |
| Nível de potência sonora ¹ ² | 80 | 86 | 80 | 92 | 80 | 86 |
| Pressão sonora (1m) ¹ ² | 64 | 69 | 64 | 73 | 64 | 69 |
| Nível de potência sonora ¹ ² (Modo silencioso) | 77 | 82 | 75 | 88 | 77 | 82 |
| Nível de potência sonora ¹ ² (Modo Super Silencioso) | 74 | 78 | 72 | 85 | 74 | 78 |
| Ligação Ø Líquido | DN50 | DN50 | DN65 | DN65 | DN50 | DN50 |
| Dimensões líquidas (LxAxPxD) | 2000x1770x960 | 2000x1770x960 | 2220x2300x1135 | 2220x2300x1135 | 2000x1770x960 | 2000x1770x960 |
| Dimensões brutas (LxAxPxD) | 2085x1890x1030 | 2085x1890x1030 | 2250x2445x1180 | 2250x2445x1180 | 2085x1890x1030 | 2085x1890x1030 |
| Peso líquido / bruto | 440/455 | 440/455 | 670/690 | 670/690 | 475/490 | 475/490 |
